Vú bơm mỡ ren NPT

📖 MÔ TẢ CHI TIẾT VÚ BƠM MỠ REN NPT
1️⃣ Khái niệm: Vú bơm mỡ ren NPT là một loại đầu bơm mỡ (grease nipple hoặc grease fitting) được lắp ren vào các vị trí cần bôi trơn của máy móc thiết bị, giúp bơm mỡ vào bên trong mà không cần tháo rời thiết bị.
Ren NPT (National Pipe Taper) là loại ren côn tiêu chuẩn đường ống của Mỹ, có góc ren 60°, được quy định bởi tiêu chuẩn ANSI/ASME B1.20.1.
2️⃣ Cấu tạo Vú bơm mỡ ren NPT có cấu tạo gồm 3 phần:
- Đầu vú (Head): Là phần tiếp xúc với đầu súng bơm mỡ, dạng hình cầu hoặc hình nón, có lỗ nhỏ dẫn mỡ vào.
- Thân ren (Thread Body): Dùng ren ngoài chuẩn NPT, dạng côn, giúp tự siết kín khi lắp vào lỗ ren tương ứng trên thiết bị.
- Van bi một chiều (Check Ball & Spring): Bên trong có viên bi thép và lò xo giúp chỉ cho mỡ đi vào, chống bụi bẩn và dầu mỡ thoát ngược.
3️⃣ Đặc điểm của ren NPT
- Ren côn (tapered thread) với tỷ lệ côn: 1:16
- Góc ren: 60°
- Tự siết kín nhờ sự côn của ren khi siết chặt
Quy định theo tiêu chuẩn: ANSI/ASME B1.20.1
4️⃣ Thông số tiêu chuẩn của ren NPT
 Cỡ ren    Tên chuẩn    Đường kính ngoài tại đỉnh ren (mm)    Bước ren (TPI)    Loại ren    Góc ren
 1/8" NPT    1/8-27 NPT    10.242                            27                Ren côn    60°
 1/4" NPT    1/4-18 NPT    13.616                            18                Ren côn    60°
 3/8" NPT    3/8-18 NPT    17.055                            18                Ren côn    60°
 Ghi chú: TPI (Threads per Inch) là số vòng ren trên 1 inch chiều dài

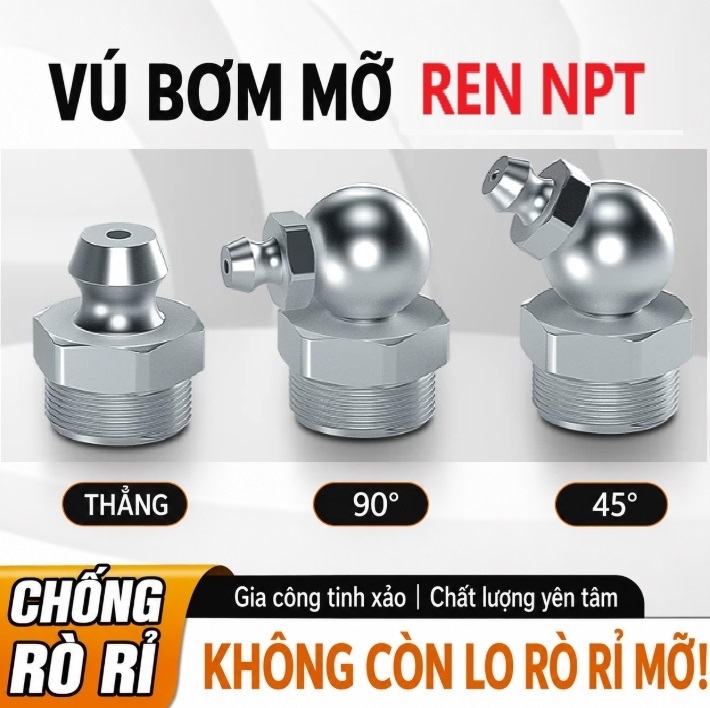

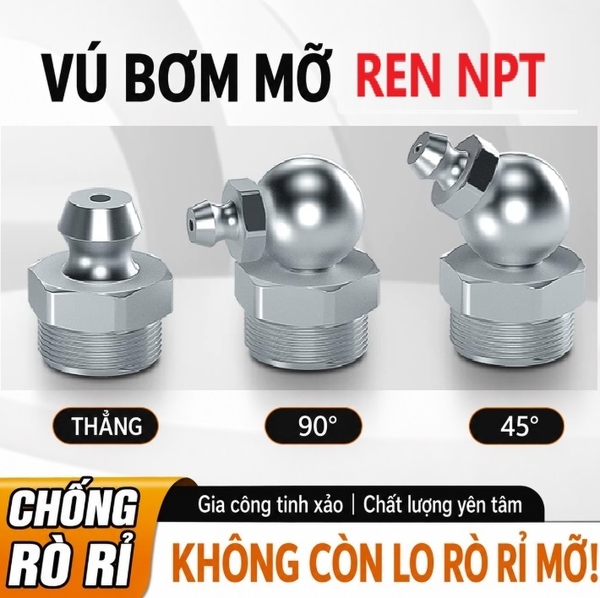

5️⃣ Phân loại vú mỡ theo hình dáng
- Vú bơm mỡ thẳng (0°)
- Vú bơm mỡ cong 45°
- Vú bơm mỡ cong 90°

6️⃣ Vật liệu chế tạo
- Thép mạ kẽm trắng (Zn)
- Thép không gỉ AISI 304, 316
- Đồng thau (Brass)
- Thép mạ Niken hoặc Crom
7️⃣ Áp suất làm việc: Thông thường: 3000 psi (khoảng 200 bar)
8️⃣ Ưu điểm:
- Siết kín hiệu quả nhờ ren côn NPT
- Phù hợp với thiết bị cơ khí tiêu chuẩn Mỹ, Canada, và các hệ thống dùng ren NPT
- Chịu được áp suất cao
- Có van bi một chiều chống bụi và dầu mỡ chảy ngược
9️⃣ Ứng dụng
- Máy móc công nghiệp tiêu chuẩn Mỹ
- Thiết bị thuỷ lực, xe công trình nhập khẩu từ Mỹ
- Các thiết bị cơ khí yêu cầu bôi trơn định kỳ, đặc biệt trong ngành dầu khí, tàu biển, xây dựng nặng
10.  Ví dụ ký hiệu cách đọc bản vẽ
Ví dụ 1: Grease Nipple 1/4-18 NPT - 90° - SUS 304 → nghĩa là Vú bơm mỡ ren NPT 1/4-18, dạng cong 90°, vật liệu thép không gỉ SUS 304
Ví dụ 2: Grease Fitting 1/8-27 NPT - Zn → nghĩa là Vú bơm mỡ ren NPT 1/8-27, thẳng, mạ kẽm
✅ TỔNG KẾT: Vú bơm mỡ ren NPT là dạng vú bơm mỡ dùng ren ngoài côn tiêu chuẩn Mỹ, góc ren 60°, tự siết kín, chuyên dùng trong thiết bị cơ khí, máy móc nhập khẩu từ Mỹ và Canada hoặc hệ thống cơ khí tiêu chuẩn NPT. Loại vú này chịu áp suất cao, có van bi một chiều và cấu trúc chắc chắn.

Các size vú bơm mỡ được cung cấp bởi website Tdkmart.com như sau:

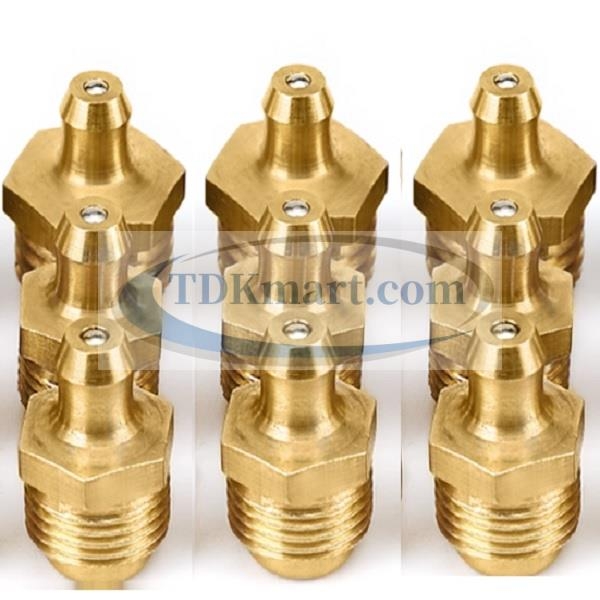

Vú bơm mỡ đồng NPT1/16-27 thẳng
Vú bơm mỡ đồng NPT1/16-27 45 độ
Vú bơm mỡ đồng NPT1/16-27 90 độ

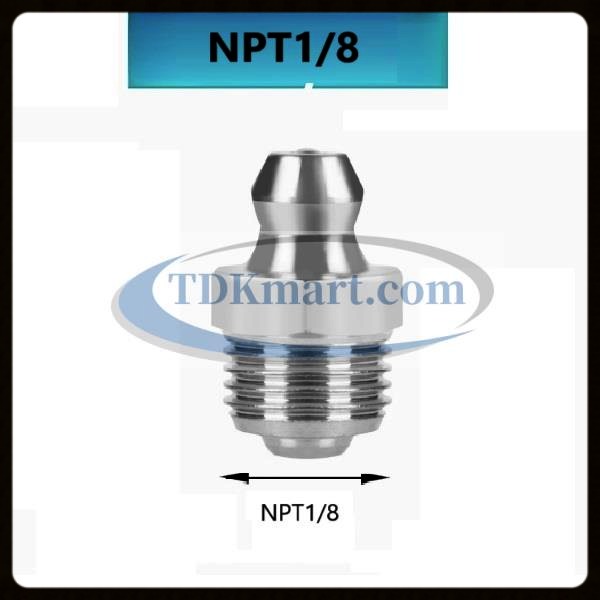

Vú bơm mỡ thép mạ NPT1/8-27 thẳng

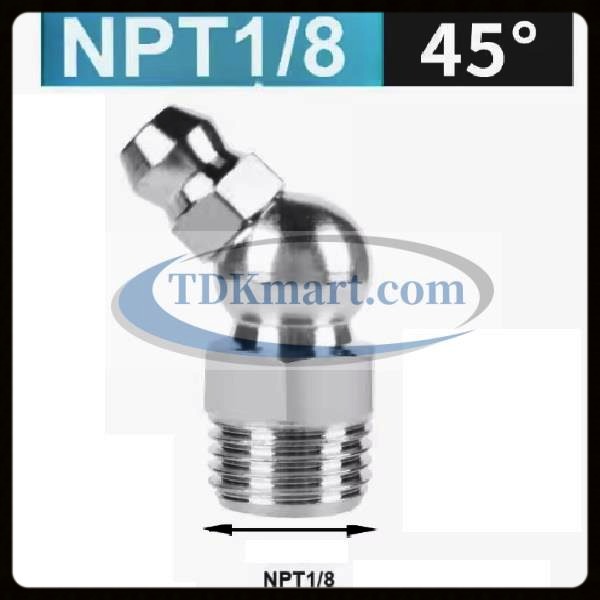

Vú bơm mỡ thép mạ  NPT1/8-27 45 độ

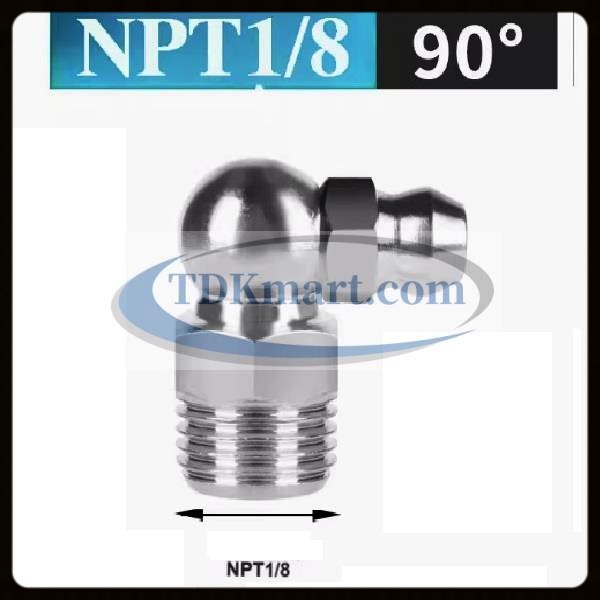

Vú bơm mỡ thép mạ NPT1/8-27 90 độ

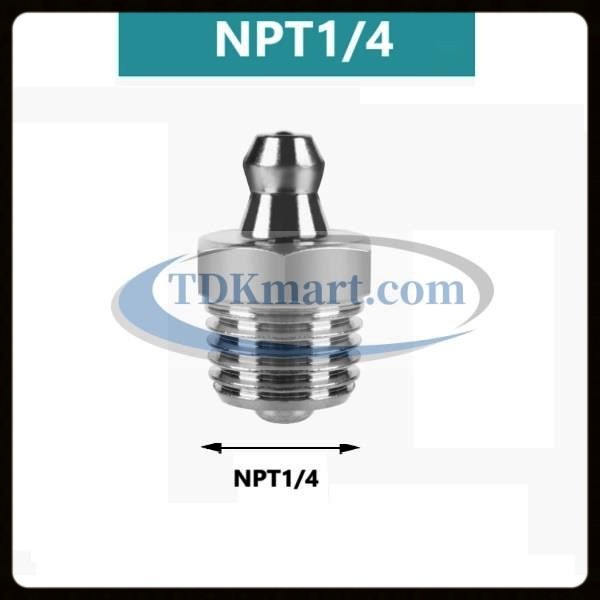

Vú bơm mỡ thép mạ NPT1/4-18 thẳng

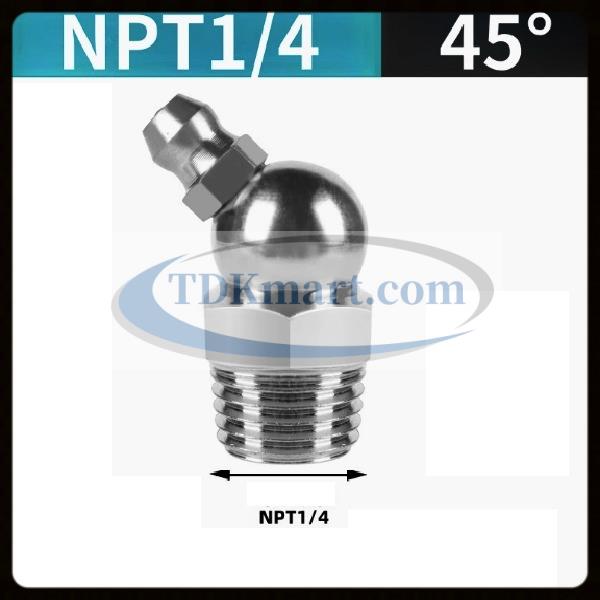

Vú bơm mỡ thép mạ NPT1/4-18 45 độ

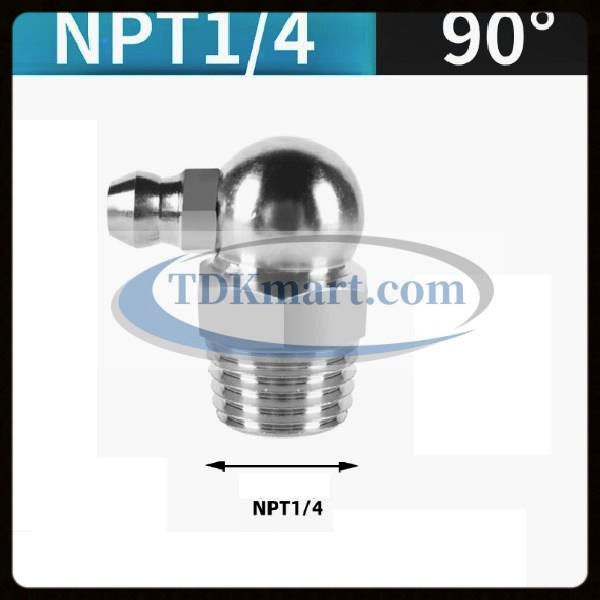

Vú bơm mỡ thép mạ NPT1/4-18 90 độ

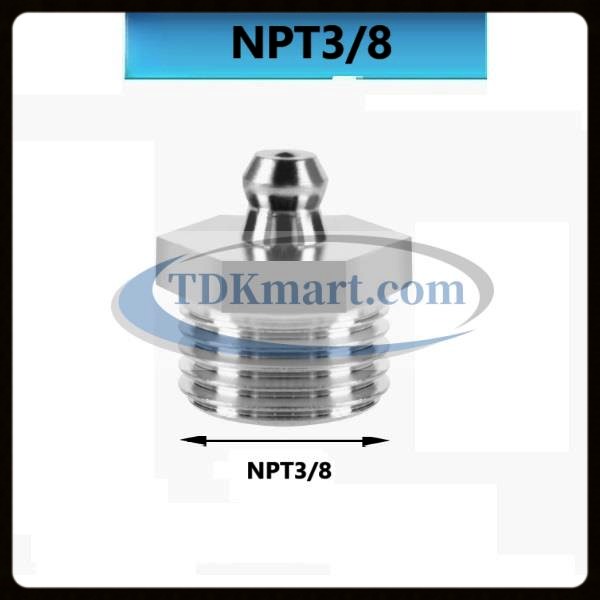

Vú bơm mỡ thép mạ NPT3/8-18 thẳng

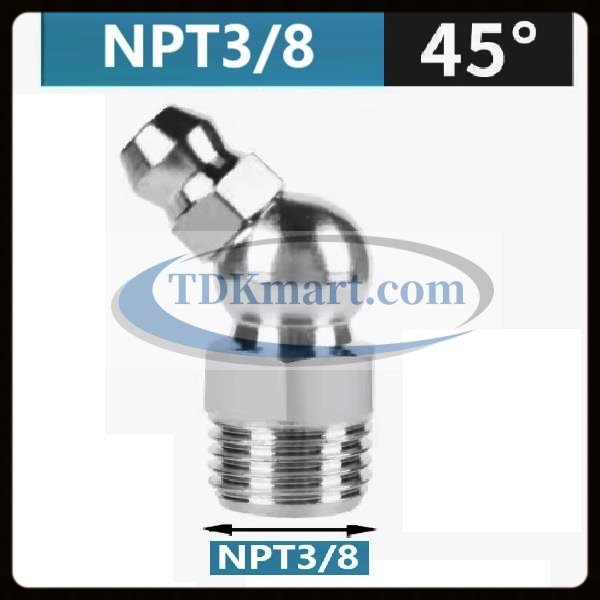

Vú bơm mỡ thép mạ NPT3/8-18 45 độ

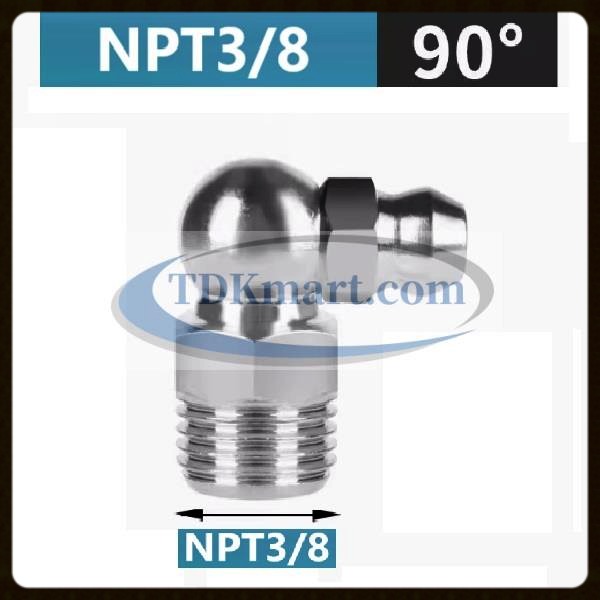

Vú bơm mỡ thép mạ NPT3/8-18 90 độ

Xem vú mỡ ren hệ mét tại đường link: https://tdkmart.com/vu-bom-mo
