Vú bơm mỡ ren BSP

📖 MÔ TẢ CHI TIẾT VÚ BƠM MỠ KIỂU REN THEO TIÊU CHUẨN BSP
1️⃣ Khái niệm: Vú bơm mỡ ren BSP (British Standard Pipe Thread) là một loại đầu bơm mỡ dùng để bơm mỡ vào các cơ cấu cơ khí cần bôi trơn như ổ trục, bạc đạn, khớp nối, trục máy… thông qua súng bơm mỡ.
Vú bơm mỡ này có phần ren ngoài theo tiêu chuẩn BSP — một loại ren đường ống phổ biến theo hệ inch, được quy định bởi tiêu chuẩn ISO 228-1 (cho ren thẳng) hoặc ISO 7-1 (cho ren côn).

2️⃣ Phân loại ren BSP: Ren BSP có 2 loại chính:
Loại ren                      Ký hiệu           Đặc điểm
BSPP (G)                   G                     Ren thẳng (Parallel Thread)
BSPT (R hoặc PT)     R (hoặc PT)    Ren côn (Taper Thread)

→ Trong vú bơm mỡ, loại phổ biến nhất là BSPT (R), vì đặc tính siết kín nhờ ren côn, tuy nhiên trong một số hệ thống áp suất thấp vẫn dùng BSPP.

3️⃣ Cấu tạo gồm 3 phần chính:
-Đầu vú (Ball Head): Nơi tiếp xúc với súng bơm mỡ, có hình cầu, hình nón hoặc đầu elip, với một lỗ nhỏ để mỡ đi vào.
-Thân ren (Thread Body): Phần ren ngoài chuẩn BSP, kích thước tính theo inch (G1/8, G1/4, PT1/8, PT1/4…).
-Van bi một chiều (Ball Check Valve): Bên trong có viên bi thép và lò xo, đảm bảo chỉ cho mỡ đi vào và không cho mỡ hay bụi bẩn chảy ngược lại.

4️⃣ Thông số tiêu chuẩn theo BSP:
Theo ISO 7-1 / ISO 228-1

Cỡ ren    Tên chuẩn          Đường kính ngoài (mm)     Bước ren (mm)    Góc ren    Loại ren
1/8" BSP    G1/8 hoặc R1/8    9.728 – 10.242           0.907          55°          Thẳng hoặc Côn
1/4" BSP    G1/4 hoặc R1/4    12.939 – 13.157           1.337          55°          Thẳng hoặc Côn
3/8" BSP    G3/8 hoặc R3/8    16.662 – 16.941           1.337          55°          Thẳng hoặc Côn

Lưu ý:
G là ký hiệu ren thẳng (BSPP)
R là ký hiệu ren côn (BSPT)
Bước ren và góc ren chuẩn 55°

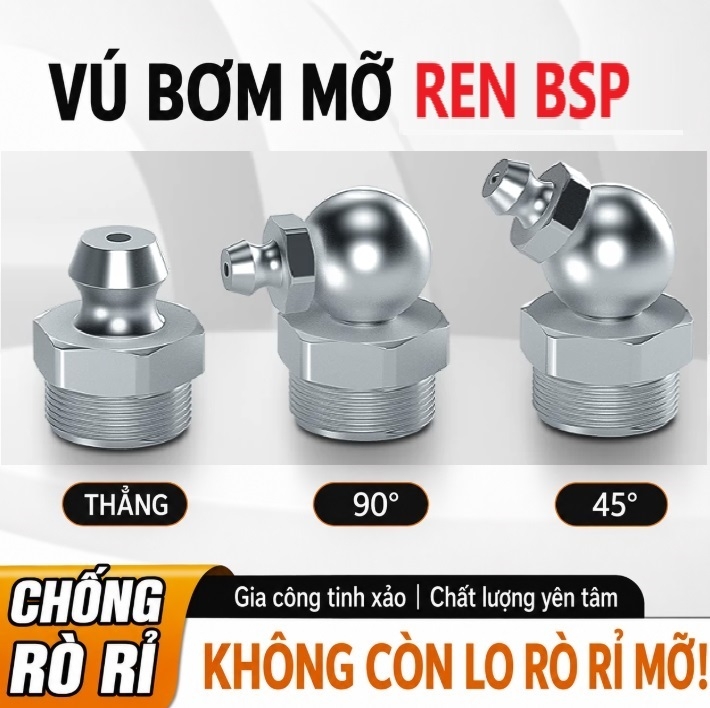

5️⃣ Hình dáng phổ biến

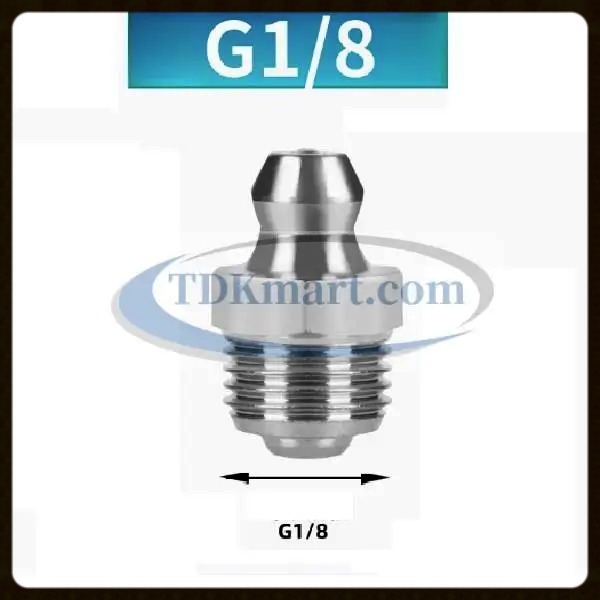

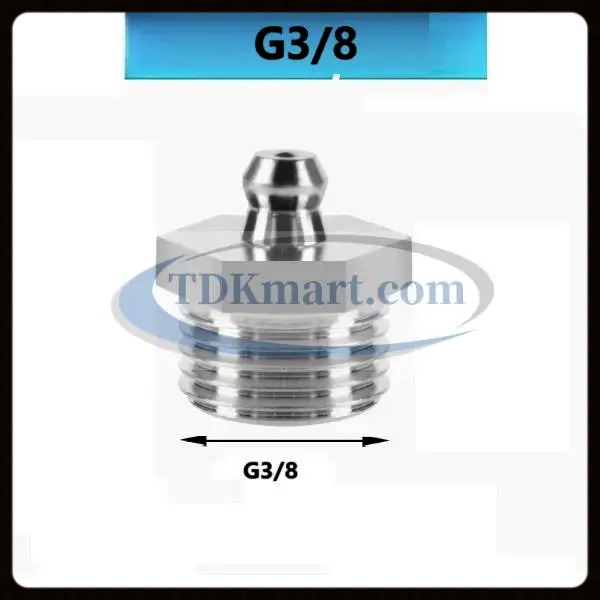

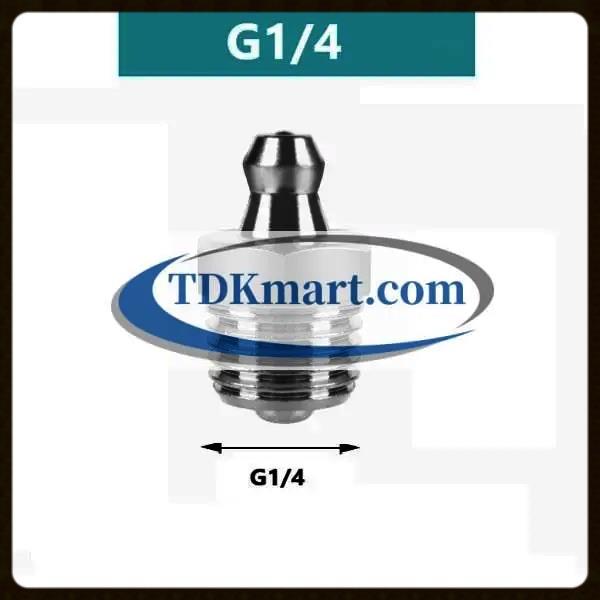

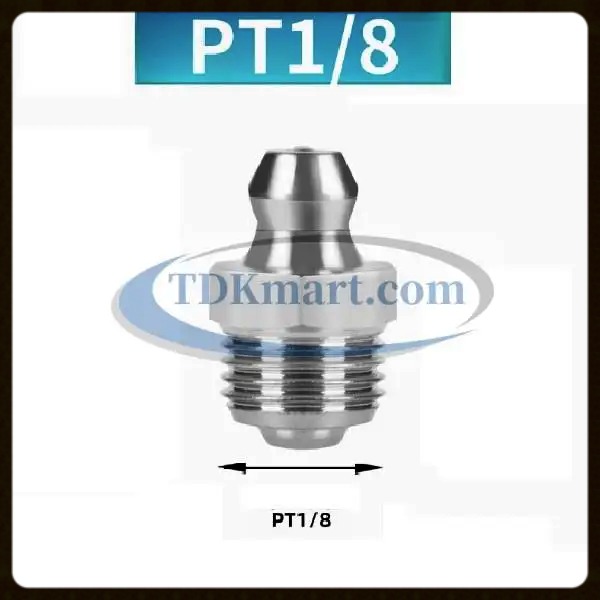

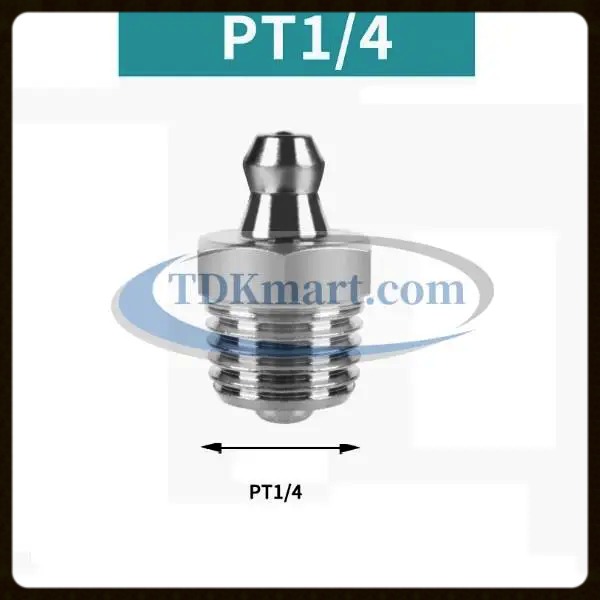

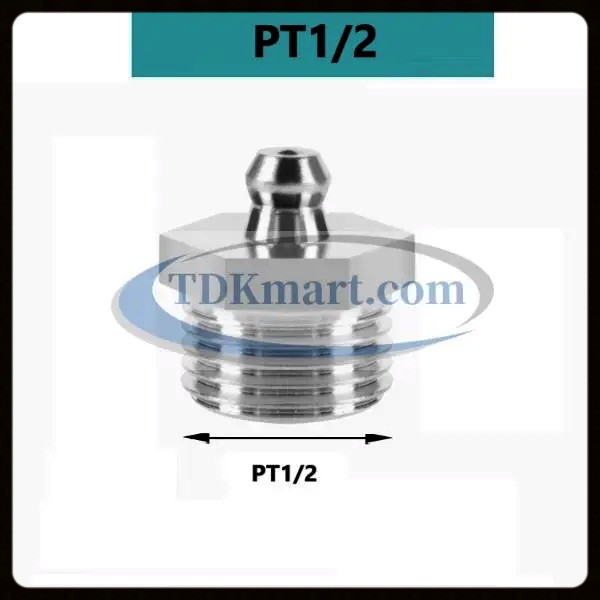

Vú bơm mỡ thẳng (0°)

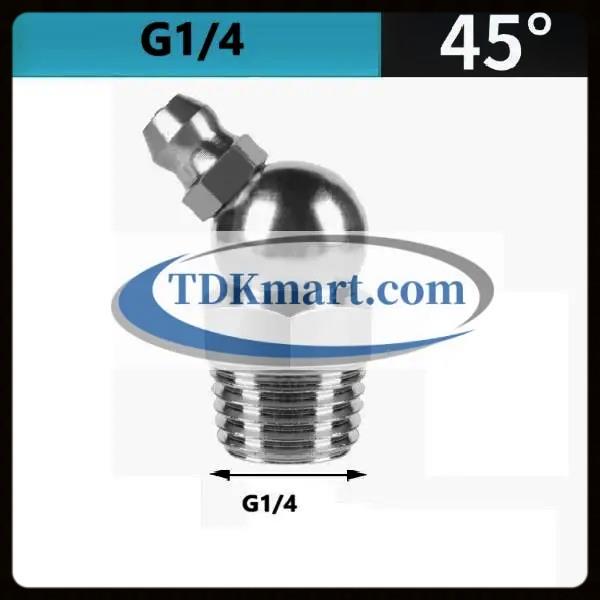

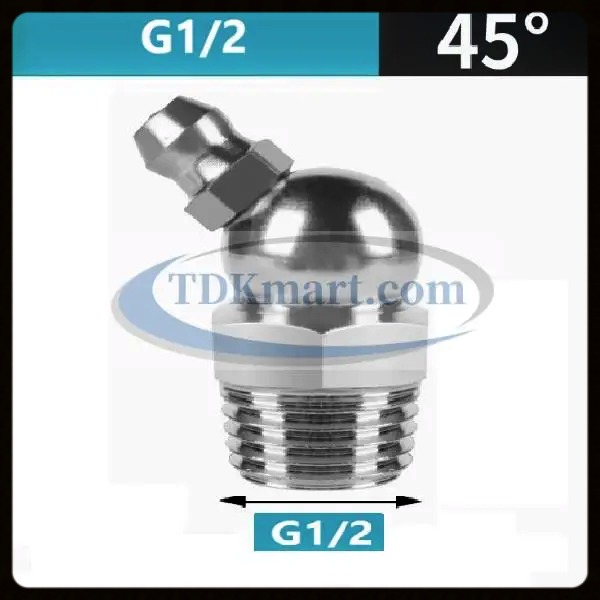

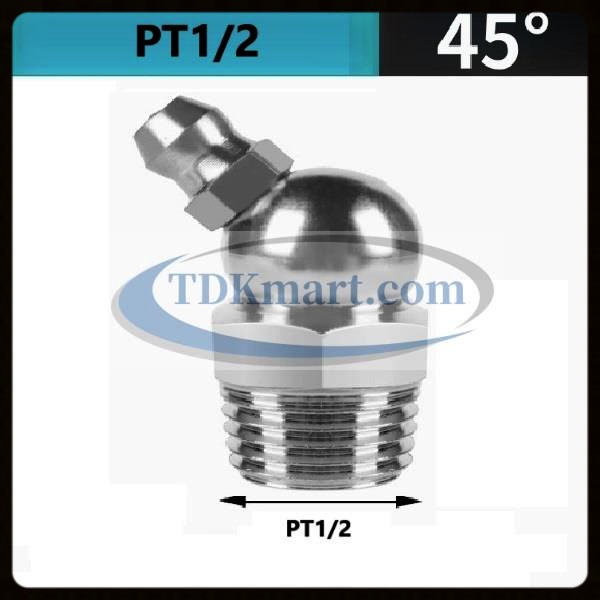

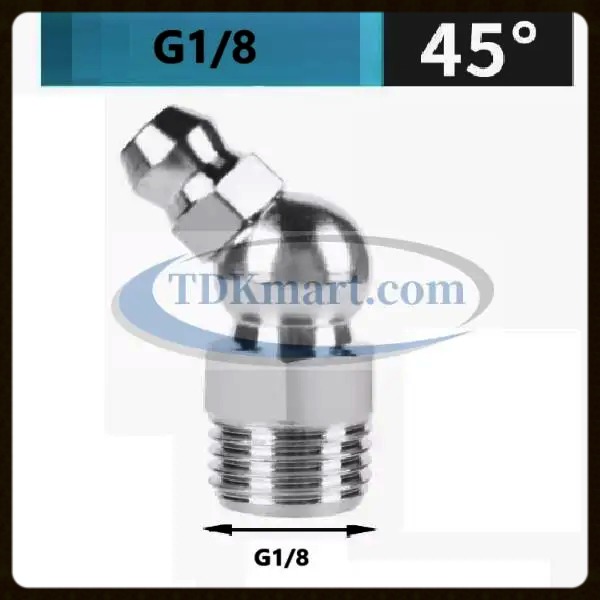

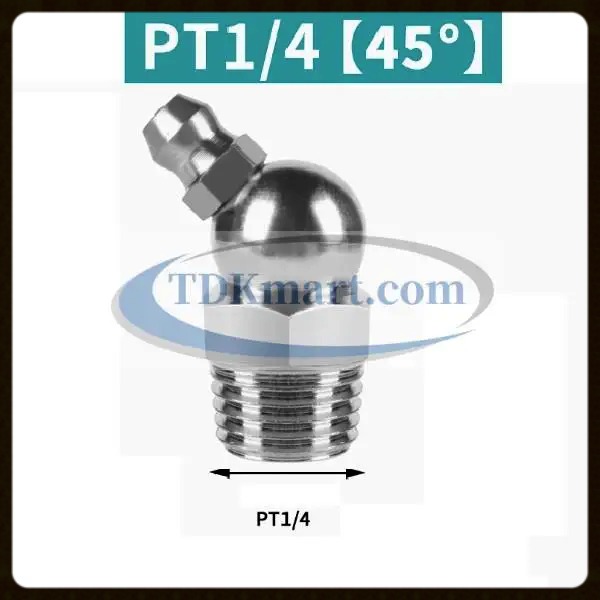

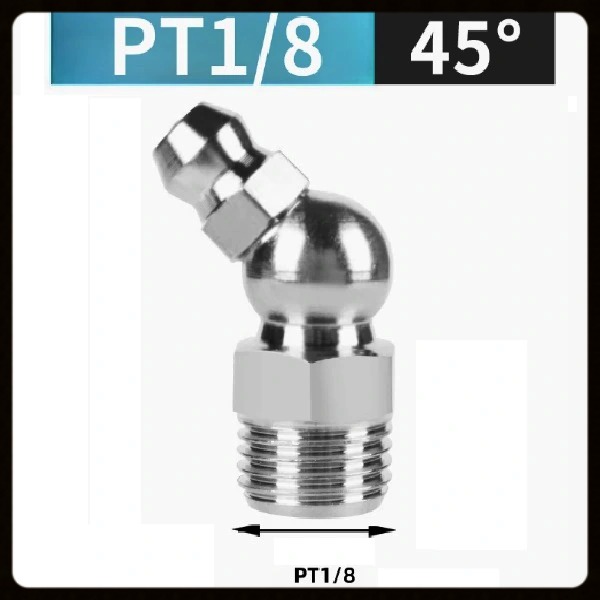

Vú bơm mỡ cong 45°

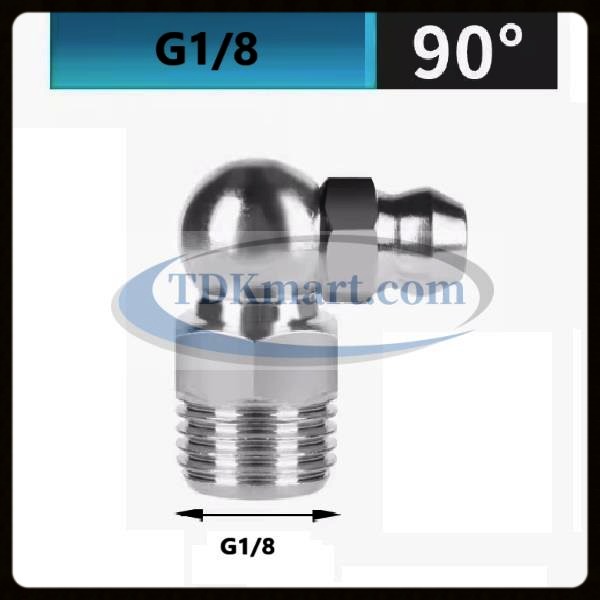

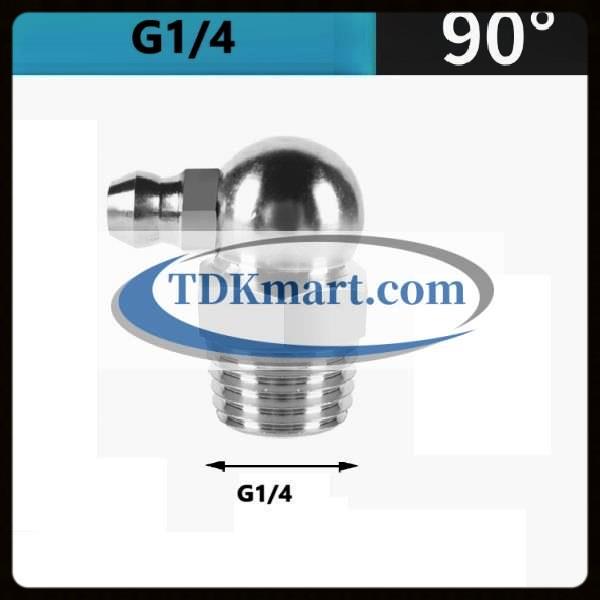

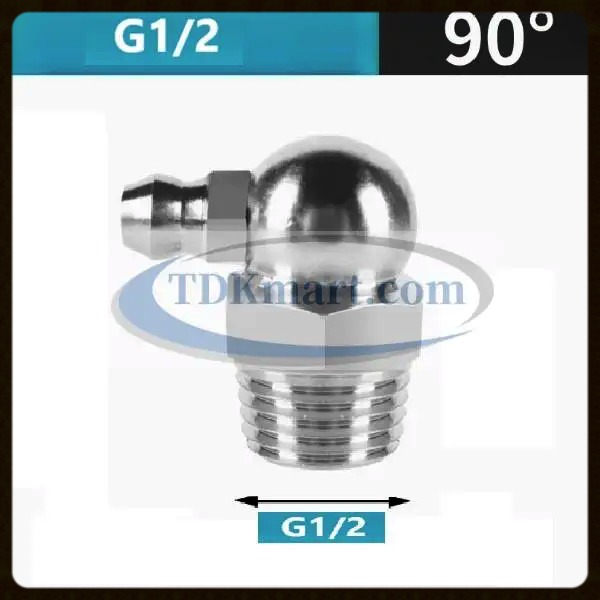

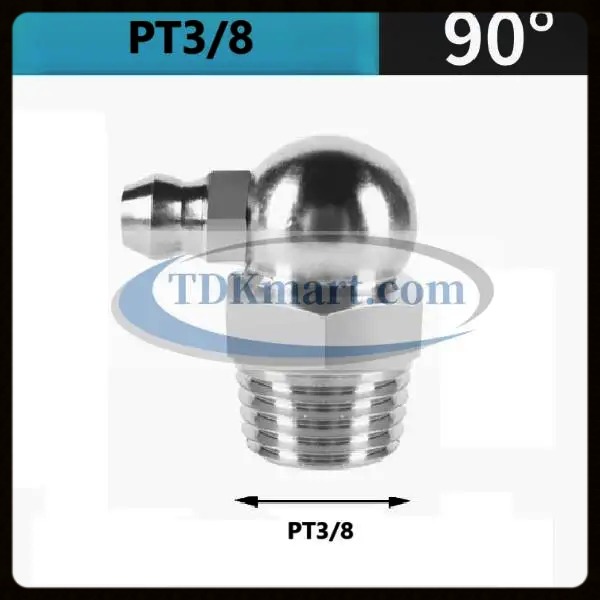

Vú bơm mỡ cong 90°

6️⃣ Vật liệu chế tạo
Thép mạ kẽm (Zn Plating)
Thép không gỉ SUS 304, SUS 316
Đồng thau (Brass)
Thép mạ Niken/Crom

7️⃣ Áp suất làm việc
Tối thiểu: 3000 psi (200 bar)
Loại chịu áp cao: 10000 psi (700 bar)

8️⃣ Ưu điểm
Ren BSP chuẩn quốc tế, dễ dàng thay thế và lắp đặt
Chịu áp suất cao
Van bi một chiều chống bụi và dầu mỡ rò rỉ
Phù hợp cho hệ thống bôi trơn công nghiệp tiêu chuẩn quốc tế

9️⃣ Ứng dụng
Máy móc công nghiệp xuất khẩu/nhập khẩu châu Âu, Đông Nam Á
Hệ thống xe cơ giới, máy công trình
Máy ép thuỷ lực, máy chế biến gỗ, máy sản xuất thực phẩm
Thiết bị đường ống áp suất cao cần bôi trơn định kỳ

10. Ví dụ ký hiệu trên bản vẽ

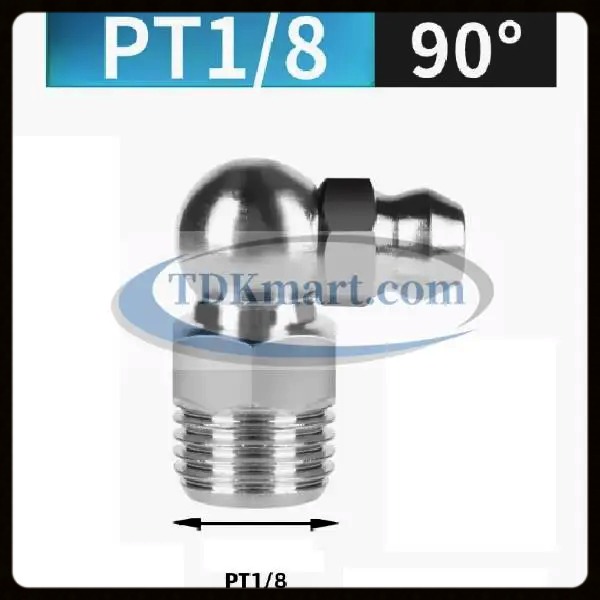

Grease Nipple R1/8-90° - Zn
→ Vú bơm mỡ ren BSPT (R1/8), dạng cong 90°, vật liệu thép mạ kẽm
Grease Nipple G1/4-0° - SUS 304
→ Vú bơm mỡ ren BSPP (G1/4), dạng thẳng, vật liệu inox SUS 304

✅ KẾT LUẬN CHUNG:
Vú bơm mỡ kiểu ren BSP là loại vú bơm mỡ ren ngoài chuẩn hệ inch quốc tế, với 2 loại ren:
BSPP (G): ren thẳng
BSPT (R): ren côn
Thông dụng trong các hệ thống cơ khí, máy móc bôi trơn công nghiệp ở châu Âu và Đông Nam Á, chịu áp suất cao, có van bi chống bụi và dầu mỡ chảy ngược.

Mô trả các size VÚ BƠM MỠ REN BSP cung cấp tại website: Tdkmart.com:

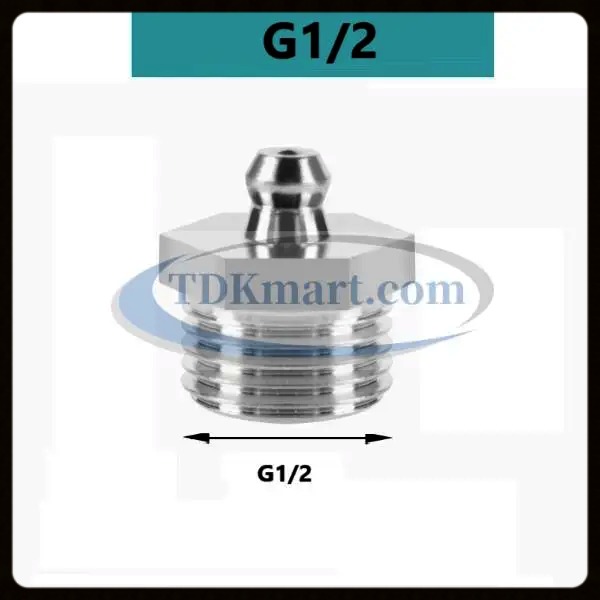

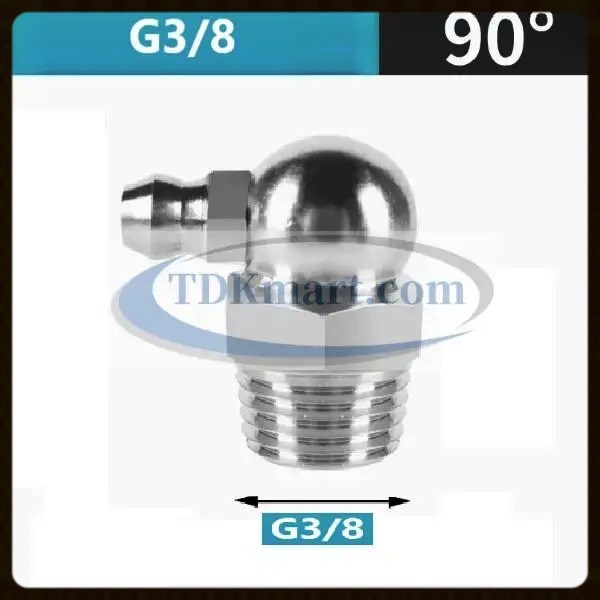

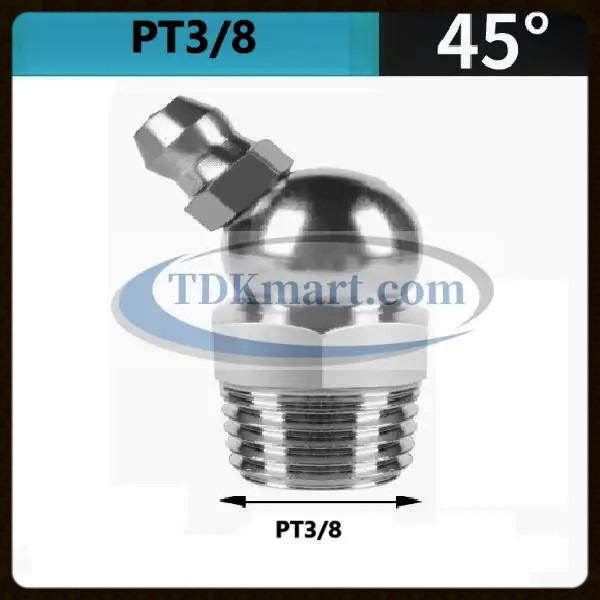

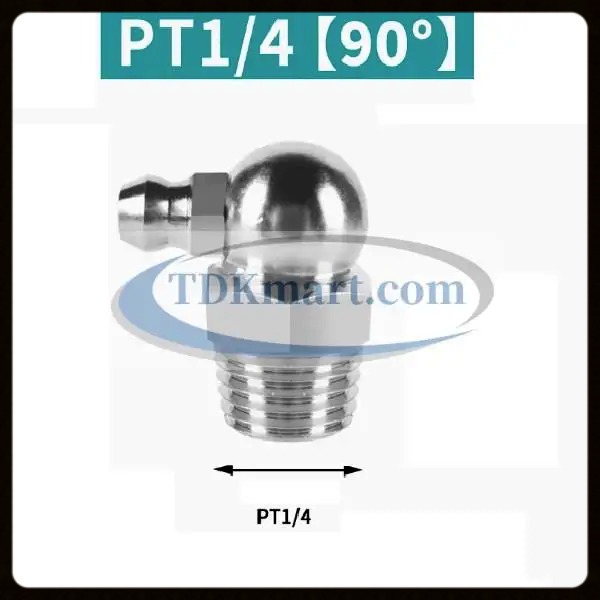

Vú mỡ thép mạ G1/8-28 thẳng ,Vú mỡ thép mạ G1/8-28 45 độ ,Vú mỡ thép mạ G1/8-28 90 độ ,Vú mỡ thép mạ G1/4-19 thẳng ,Vú mỡ thép mạ G1/4-19 45 độ ,Vú mỡ thép mạ G1/4-19 90 độ ,Vú mỡ thép mạ G3/8-19 thẳng ,Vú mỡ thép mạ G3/8-19 45 độ ,Vú mỡ thép mạ G3/8-19 90 độ ,Vú mỡ thép mạ G1/2-14 thẳng ,Vú mỡ thép mạ G1/2-14 45 độ ,Vú mỡ thép mạ G1/2-14 90 độ ,Vú mỡ thép mạ PT1/8-28 thẳng ,Vú mỡ thép mạ PT1/8-28 45 độ ,Vú mỡ thép mạ PT1/8-28 90 độ ,Vú mỡ thép mạ PT1/4-19 thẳng ,Vú mỡ thép mạ PT1/4-19 45 độ ,Vú mỡ thép mạ PT1/4-19 90 độ ,Vú mỡ thép mạ PT3/8-19 thẳng ,Vú mỡ thép mạ PT3/8-19 45 độ ,Vú mỡ thép mạ PT3/8-19 90 độ ,Vú mỡ thép mạ PT1/2-14 thẳng ,Vú mỡ thép mạ PT1/2-14 45 độ ,Vú mỡ thép mạ PT1/2-14 90 độ

Thảm khảo kiểu ren BSP tại đường link: https://tdkmart.com/cac-tieu-chuan-ket-noi-ren-thong-dung

-------------------------------------------------------------------------------

Tham khảo các laoij vú bơm mỡ khác tại đường link: https://tdkmart.com/vu-bom-mo
